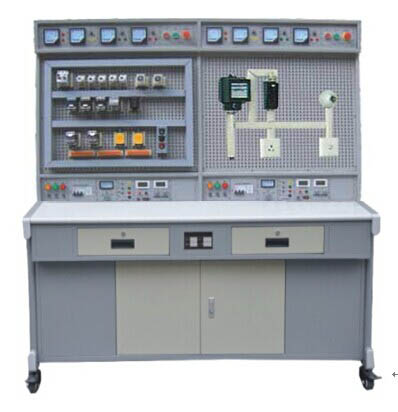

HYWK-81B 機床電氣控制技術實訓考核裝置 一、概述
本裝置主要由實訓桌、電源控制箱、實訓元器件模塊、網孔板組成，網孔板表面均布網孔，元器件和走線槽等裝在特制的底座上，底座與網孔板相配套，實訓時不需多人配合費好多時間把元器件用螺絲逐個固定在網孔板上，僅需取出相應的元器件模塊 , 在網孔板上選好位置一插一拉即可緊緊地固定在網孔板上，構思巧妙，克服了一直以來圍繞所有廠家網孔板實訓設備實訓考核時所需的煩鎖的螺絲固定元器件的難題。 元器件的合理安裝、線路的合理布局，全部由學生自行完成，有效培養學生的電工技能和工藝操作。添加元器件能完成大中專院校、職校、技校的《機床電路訓練》、《電工技能訓練》、《維修電工技能訓練》、《電氣控制技術》 等相關電工技能、電工儀表與測量課程實訓，也可作為電工考證的考核設備。
二、特點
1 . 電路元器件不需用原始的固定方法，原始方法是非常費力費時間，把電氣元器件用螺絲固定在網孔板上，且有的元器件還不能直接用螺絲在網孔板上固定（受結構和間距限制）。本裝置僅需把元器件一插一拉即可牢牢地固定在網孔板上（采用構思巧妙的導軌式，轉里產品，防冒必究），操作方便、更換電氣元件快捷、易擴展功能或開發新實訓考核項目。
2 . 操作臺只需三相四線交流電源即可投入使用、占地面積小、節約用房、減少基建投資。
3 . 設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全，各電源輸出均有監示及短路保護功能。
三、技術性能及功能
（一）中控教師機：對實訓考核室中所有學生機總體控制
1 . 輸入電壓：三相四線 380V±10% 50Hz
2 . 工作環境：環境溫度范圍為 -5℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ )
3 . 裝置容量：＜ 1.5KVA
4 . 外形尺寸： 1600mm × 750mm × 1650mm
5 . 測量儀表
（ 1 ）～ 5A 電流表 3 只，型號 6L 2 ，精度 1.5 級
（ 2 ）智能型功率，功率因數表 由微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 變換，采用專用 DSP 計算有功功率、無功功率，精度為 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、無功功率、功率因數及負載的性質等；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢。
6 . 電源輸出
（ 1 ）帶安全保護裝置的三相四線電源輸出，具有漏電和過載保護，線電壓指示和急停按鈕。
（ 2 ）直流穩流穩壓電源：一組 0-30V/ 2A 直流穩流穩壓電源輸出，多圈電位器連續調節，具有預設式限流保護功能。
（ 3 ）配備三極、四極插座多組。
7 . 學生用電控制：裝配 20 只學生電源通斷開關及相應工作狀況指示。具有總的漏電和過載保護。
（二）學生實訓考核臺
1 . 輸入電壓：三相四線制 380V±10% 50Hz
2 . 工作環境： -5℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ )
3 . 裝置容量：＜ 1KVA
4 . 外形尺寸（ mm ）：單人座 1300×750×1650 ，雙人座 1650×750×1650
5 . 電源輸出
（ 1 ）帶安全保護裝置的三相四線電源輸出，具有漏電和過載保護，線電壓指示和急停按鈕。
（ 2 ）交流電壓表： 0 ～ 500V 1 只，精度 1.5 級
（ 3 ）交流電流表： 0 ～ 5A 3 只，精度 1.5 級
（ 4 ）配備單三相插座多組
四、實訓考核桌
鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨密度板，結構堅固，造型美觀。
五、基本實訓考核項目（增加元器件即可增加實訓項目）
1. 三相異步電動機直接啟動控制
2. 三相異步電動機接觸器點動控制線路
3. 三相異步電動機接觸器自鎖控制線路
4.Y/△Y 啟動自動控制線路
5. 用倒順開關三相異步電動機正反轉控制
6. 接觸器聯鎖的正反轉控制線路
7. 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8. 雙速電動機的切換運行控制線路
9. 雙重聯鎖的三相異步電動機正反轉控制線路
10. 電動葫蘆電氣控制線路 11.C6140 普通車床電氣控制線路
12.C650-2 普通車床電氣控制線路
13.M7120 平面磨床電氣控制線路
14.M7130K 平面磨床電氣控制線路
15.M 1432A 萬能外圓磨床電氣控制線路
16.X62W 型萬能銑床電氣控制線路
17.Z3050 搖臂鉆床電氣控制線路
18.Z3040B 搖臂鉆床電氣控制線路
19.Z35 搖臂鉆床電氣控制線路
20.T68 臥式鏜床電氣控制線路
六、基本器材配備：單人座 / 臺（雙人座 ×2 ）
序號 |
名 稱 |
型號 |
數量 |
單位 |
備 注 |
1 |
交流接觸器 |
|
7 |
只 |
安裝特制底座 |
2 |
熱繼電器 |
|
3 |
只 |
安裝特制底座 |
3 |
電子式時間繼電器 |
|
2 |
只 |
安裝特制底座 |
4 |
螺旋式熔斷器 |
|
6 |
只 |
安裝特制底座 |
5 |
直插式熔斷器 |
|
3 |
只 |
安裝特制底座 |
6 |
低壓斷路器 |
|
1 |
只 |
安裝特制底座 |
7 |
電磁閥 |
|
1 |
只 |
安裝特制底座 |
8 |
十字開關 |
|
1 |
只 |
安裝特制底座 |
9 |
行程開關 |
|
4 |
只 |
安裝特制底座 |
10 |
控制按鈕 |
|
6 |
只 |
安裝特制底座 |
11 |
按鈕開關 |
|
2 |
只 |
安裝特制底座 |
12 |
轉換開關 |
|
1 |
只 |
安裝特制底座 |
13 |
控制變壓器 |
|
1 |
只 |
安裝特制底座 |
14 |
信號燈 |
|
3 |
只 |
安裝特制底座 |
15 |
燈頭座 |
|
1 |
只 |
安裝特制底座 |
16 |
大功率電阻 |
|
3 |
只 |
安裝特制底座 |
17 |
大功率二極管 |
|
4 |
只 |
安裝特制底座 |
18 |
電容 |
|
2 |
只 |
安裝特制底座 |
19 |
導軌 |
|
30 |
厘米 |
安裝特制底座 |
20 |
接線端子 |
|
20 |
孔 |
安裝特制底座 |
21 |
導線 |
|
50 |
米 |
安裝特制底座 |
22 |
走線槽 |
|
5 |
米 |
安裝特制底座 |
23 |
工具 1 套 |
萬用表 |
MF-47 |
1 |
只 |
|
螺絲刀 |
|
2 |
把 |
|
尖嘴鉗 |
|
1 |
把 |
|
剝線鉗 |
|
1 |
把 |
|
電工刀 |
|
1 |
把 |
|
電筆 |
|
1 |
支 |
|
卷尺 |
|
1 |
只 |
|
鋼鋸 |
|
1 |
把 |
|
手電鉆 |
|
1 |
把 |
|
24 |
三相鼠籠式異步電動機 |
380V/Y |
1 |
臺 |
|
25 |
三相鼠籠式異步電動機 |
380V/Y |
1 |
臺 |
帶速度繼電器 |
26 |
雙速異步電動機 |
380V/YY/△ |
1 |
臺 |
|
27 |
三相鼠籠式異步電動機 |
380V/△ |
1 |
臺 |
|
|
