SBLY-GDNT管道與制暖安裝實訓設備
一、概述
管道暖通實訓操作臺、管道與制暖工程技術實訓裝置,管道與制暖安裝實訓設備、管道與制暖實訓室、管道與制暖工程技術實訓裝置,管道工為房屋及工業場地安裝給水、排水、衛生設施、供暖等管道系統，該系統包括鍍鋅鋼管、PPR熱熔管、高密度PE地暖管、PVC排水管等管道的安裝。在安裝過程中一般使用各種管接頭螺紋連接，專用配件連接，熱熔接連接，粘膠連接，也可使用管道壓接機進行接頭。在各類建筑構件中，管道的安裝與固定是工作技能的一個重要組成部分，水龍頭和角閥等終端配件、衛生設施及加熱設備的安裝也同等重要，包括淋浴、洗手盆、廁所衛生設施、暖氣包、散熱器等，應具備管道與制暖的相關知識與技能。
二、管道與制暖設備,管道與制暖實訓裝置,管道與制暖實訓考核設備技術性能：
1.輸入電壓：三相四線（或五線制）AC380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜6kVA
4.主要裝置外形尺寸：3920X寬2000X高2000mm
三．管道與制暖設備,管道與制暖實訓裝置,管道與制暖實訓考核設備主要功能
1、根據要求對管道與制暖技能的，需按照專業標準展示自身安裝技能與故障檢測、分析、維護的能力。了解行業安全標準，能夠選擇合適的材料和耗材，并能熟練使用各類工器具。自行系統設計、排水管道安裝、燃?xì)夤艿腊惭b、暖氣管路安裝、冷水管路安裝、熱水管路安裝、太陽能管道安裝等：
模塊一：管道與制暖系統方案設計。
模塊二：排水管道安裝（PVC管）。
模塊三：鍍鋅鋼管安裝和測試。
模塊四：PPR管安裝和測試，包括廚房水槽柜、淋浴花灑、小便池，暖氣包等設施安裝。
模塊五：，PPR管和鍍鋅鋼管技能速度。
模塊六：電氣布線、安裝調試
模塊六：電機布線、安裝調試維護
1）圖紙?jiān)O(shè)計方面
（1）設計安裝系統。
（2）熟悉圖形符號和管道規格、配件和設備的型號。
（3）安全操作，包括切割、折彎、套絲、焊接、粘接和檢測設備。
（4）了解管材的性能，能夠進行熟練操作、切割、折彎、粘接，并且組成部件。
（5）根據工程圖指定的連接方法、材料和配件，能夠順利完成一個項目，保證沒有泄漏。
（6）能夠手繪折彎和組裝的草圖。
2）系統原理技術方面
（1）閱讀和了解管道與制暖項目中的管道與設備圖紙。
（2）設計一個簡單的管道與制暖裝置。
（3）根據競賽場地的布局和管道、器械的重量，選擇合適的固定方式。
（4）正確選擇管道支架和管卡的規格數量，保證安裝正確。
（5）正確選擇衛生設施或加熱器具的支架，保證安裝正確。
（6）按照要求預先制作管道組件，方便安裝。
3）管材結構方面
（1）使用給定的材料，選擇最佳的方案，保證完成模塊任務。
（2）減少或避免廢料、廢物的產生。
（3）確定切割管道材料的正確位置。
（4）選用合適、安全的方式進行管材切割
（5）采用特定的接頭方式，完成管道部件固定。
（6）安裝、連接和測試成品管道工程模塊。
4）設備安裝方面
（1）在已經安裝的支架上，安裝衛生設施和加熱設備。
（2）在已經安裝的支架和管卡上，安裝管道組件。
（3）連接衛生設施和加熱器具的管道。
（4）在管道模塊上連接指定的測試設備。
（5）進行打壓測試時，能保持規定時間內的壓力值穩定。
（6）維修、保養、替換指定的管道或加熱設備。
5）設備維護方面
（1）掌握設備維修、保養和更換的方法。
（2）排出設備中的水，保持絕緣。
（3）進行必要的維修保養或更換零部件。
（4）打開截止閥供水，并檢查是否發生泄漏。
（5）檢查設備功能是否正常。
6）安全防護方面
（1）根據工作任務，正確選用合適的個人防護裝備。
（2）選用合適的工具，安全的進行每項工作。
（3）加熱熔接和對接高密度PE管材時，采取正確的防護措施。
（4）使用電動工具時，采取合適的安全防護措施。
（5）正確安裝管道與制暖工程中的管道支架。
四、管道與制暖設備,管道與制暖實訓裝置,管道與制暖實訓考核設備配備：

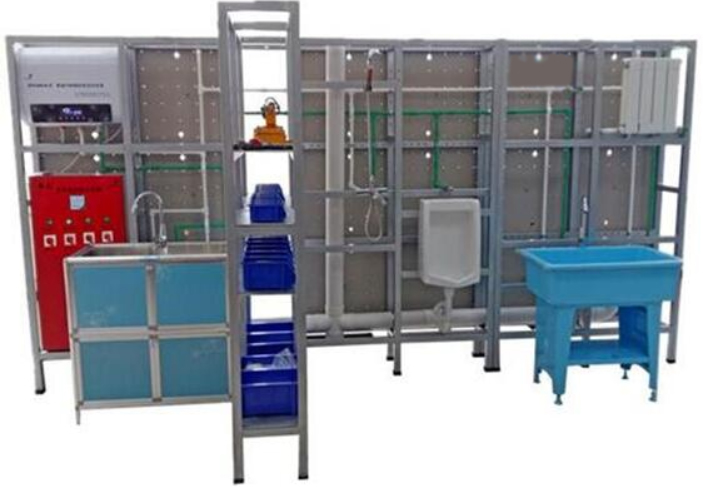

1、管道與制暖安裝實訓裝置由四個模塊組T字形結構，總長度為2400毫米，寬度為2000毫米，高度為2000毫米。左分為廚房、淋浴、衛生間、洗手池、暖氣包等，右為模擬房間用電電氣化五個工程安裝實訓區。
2、管道與制暖安裝實訓裝置模塊由40方鋼焊接的支架組成，在方鋼水平和垂直方向設計有螺孔，方便快速安裝管卡。
3、模塊中間模塊設計為貨架形式，配置有大量零件工具盒，適合安裝實訓使用。
4、管道與制暖安裝實訓裝置的兩面分別安裝有M6螺孔板，螺孔間距為100X100毫米，分為兩個區域(正反)，左邊總長度為2400毫米，高度1800毫米，右邊總長度為1100毫米，高度為1800毫米，適合進行PPR熱熔管、鍍鋅鋼管和PE地暖管和電氣化的安裝技能實訓。
5、左邊模塊內安裝有無塔上水器，打開龍頭自動供水。安裝有熱水器，提供熱水。
6、電源部分：三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電。。
五、管道與制暖安裝實訓設備主要設備清單
|
序號 |
產品名稱 |
產品型號/規格/主要配置 |
數量 |
|
1 |
模擬房 |
產品規格：長3920X寬1520X高2000mm。
產品主要配置如下： |
1套 |
|
2 |
不銹鋼水箱 |
長2000X寬220X高190mm，容積為80升。 |
1套 |
|
3 |
廚房水槽柜 |
產品規格：長830X寬440X高870mm。 |
1套 |
|
4 |
淋浴 花灑 |
產品主要由混合閥、上水軟管、灑頭和底座組成。具備淋浴花灑安裝與調試實訓功能。 |
1套 |
|
5 |
立式 小便池 |
產品型號：長850X寬450X高310mm。 |
1套 |
|
6 |
衛生間盥洗池 |
產品型號：長800X寬550X高750mm。 |
1套 |
|
7 |
暖氣包 |
產品型號：長300X寬750X高600mm。 |
1套 |
|
8 |
套絲臺+管虎鉗 |
產品規格：長1350X寬500X高750mm。
|
1套 |
|
9 |
移動工具車 |
產品規格：長630X寬400X高720mm。
產品主要配置如下：
|
1套 |
|
10 |
管材存放架 |
產品規格：長1800X寬400X高1800mm。
、產品主要配置如下：
|
1套 |
|
11 |
不銹鋼操作臺 |
產品規格：長1200X寬600X高750mm。 |
1套 |
|
12 |
工具箱 |
產品規格：長520X寬315X高160mm。 |
1套 |
|
13 |
熱熔機 |
產品規格：長300X寬140X高140mm。 |
1套 |
|
14 |
打壓泵 |
1.試壓泵主體1套、水箱1個、吸水漏嘴1個、配套螺絲、螺母，墊片1套。 |
1套 |
|
15 |
PPR熱熔管和配件 |
一、產品型號：4分PPR管 |
1套 |
|
16 |
鍍鋅鋼管和配件 |
一、產品型號：4分鍍鋅鋼管、配件 |
1套 |
|
17 |
PVC排水管和配件 |
一、產品型號：φ110mm、φ50mm、配件 |
1套 |
|
18 |
PE地暖管 |
一、產品型號：PE地暖管 |
|
