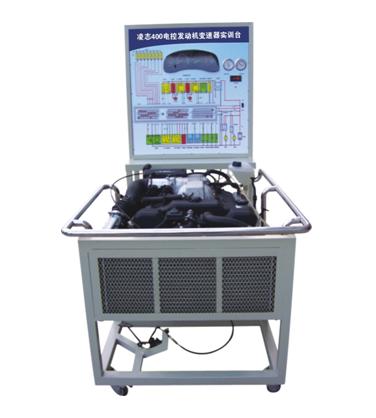

HY-QC215型凌志電控發動機實驗臺

一、本實驗臺采用凌志電噴發動機(配套后驅自動變速器)、 凌志發動機實訓臺是本公司采用凌志發動機為適應汽車教學需求而研制的，該實訓臺由電控發動機.自動變速器（八成新）、操作顯示面板及發動機彩色原理圖電腦控制柜、可移動式臺架(萬向腳輪)、汽油供給系統(腳踏式油門踏板)、冷卻系統(自動電子風扇)、啟動系統、發電系統、排放系統、發動機傳感、器執行器、原車儀表、原車電腦、具有發動機運轉及顯示（水溫.燃油.機油.充電.轉速.車速）配備原車DOC1接口、真空顯示表、燃油壓力顯示表、噴油器工作指示LED燈、自動變速器電磁閥工作指示LED燈、電壓檢測表（檢測任意路傳感器工作信號、工作電壓）、故障設置區可設置32路故障（老師設置任一路線路故障）、故障排除區（學生通過各種儀器、儀表、或讀取故障碼）在面板上用專用排故線連接排除故障、通過DLC1吊碼. 故障分析、傳感器信號模擬等多項功能．具結構緊湊、操作方便、安全可靠、教學直觀、是汽車發動機實物教學不可缺少的實驗室設備之一。

三、功能特點
1、實訓臺配備真實原車電噴發動機總成、正常點火運行。
2、充分展示電噴汽油發動機的組成結構和工作過程，故障模擬系統可模擬實際運行工作狀況，設置多種實車發動機常見故障，具體內容配備故障模擬設置裝置說明。實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣歧管壓力等參數變化。
3、電壓表實時顯示傳感器與執行器的變化，噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
4、指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。
5、配備原車OBD診斷座，可連接專用或通用型汽車解馬器、電腦診斷儀，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等發動機自診斷功能。
6、實訓臺面板上繪有彩色噴繪電路圖，噴繪圖加裝有機玻璃保護，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理。
7、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率、波形信號等。
8、實訓臺加裝電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。
9、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置，移動靈活。
四、技術參數
1、外形尺寸：1650mm X 1000mm X 1850mm（長X寬X高）
2、工作電源：12V/60AH蓄電池
3、油箱容積：10L
4、工作溫度：-50℃～50℃、
五、產品型號：HY-QC215型
