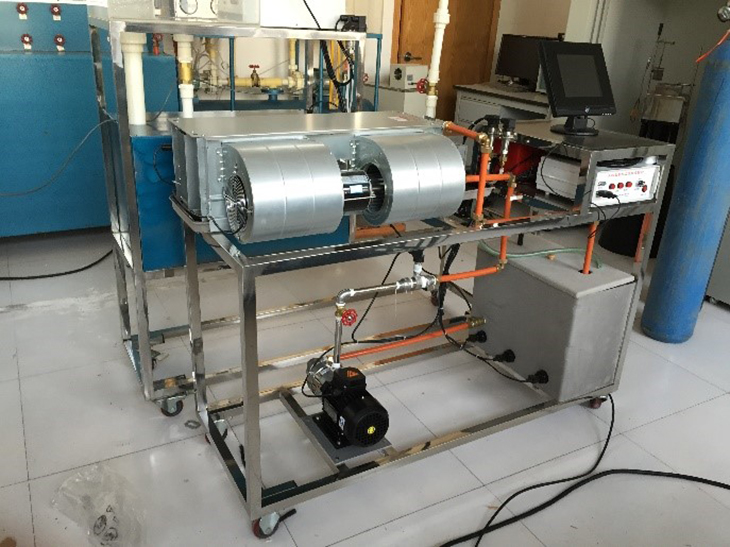

SB-825風機盤管熱工性能試驗臺
風機盤管熱工性能試驗裝置是一種用于能源科學技術、土木建筑工程領域的物理性能測試儀器
一、測試項目
1．盤管進水溫度、出水溫度
2、盤管進水壓力、出水壓力
3、盤管風機進口空氣溫度、出口空氣溫度
4、盤管風機風速
5、水流量
二、主要配置及參數
1、風機盤管機組： 1套
額定供冷量3800W
額定供熱量6300W
循環風量：680m3/h
電源：220V 50Hz
輸入功率：55W
風速可調
2、加熱器： 1000W 3組
3、加熱水箱：不銹鋼 厚度2mm
4、熱水泵：變頻 220V 50Hz 最大流量4.2L/h 揚程15米
5、流量傳感器： 工作壓力：6.3MPa 流量范圍：0.1-0.6m3/h
6、壓力傳感器： 2只
7、溫度傳感器： 18B20 4套
8、嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。（實時顯示測量參數）
9、實驗臺：移動式不銹鋼實驗臺 尺寸：1600×600×800cm
材質：不銹鋼30×30mm 厚度1.5mm
10、外形尺寸：1600×600×1300cm
