SBJ-08B冷卻塔實驗裝置
一、概 述
"冷卻塔實驗裝置"是采用風機，電加熱器和等真實部件，可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉直流式系統的空氣處理過程，并得到熱工測量和計算的基本訓練。"等課程的實驗教學�！×私饫鋮s塔的工作原理和工作過程，觀測水在冷卻塔中的冷卻過程及水和空氣進行傳熱傳質的熱力過程

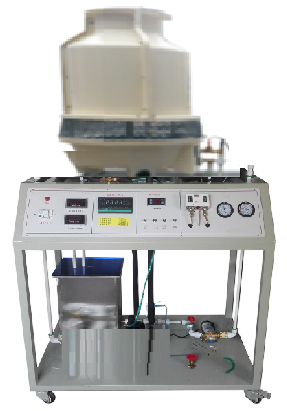

圖片僅供參考
二、裝置特點
冷卻塔利用蒸發冷卻原理使熱水降溫以獲得循環冷卻水的裝置。熱水從塔上部向下噴淋，與自下而上的濕空氣流接觸。裝置中部有填料，用以增大兩者的接觸面積和接觸時間。熱水與空氣間進行著復雜的傳熱與傳質過程，總的效果是水份蒸發，吸收汽化潛熱，使水溫降低。
冷卻塔的傳熱傳質性能指標，主要有冷卻效率、冷卻能力、氣水比、交換數、容積散質系數、比電耗和噪聲，工業測量中，還需考核塔的。本實驗從工程熱力學教學角度出發，主要包括冷卻塔的冷卻效率、冷卻能力、汽水比、補充水量和噪聲等內容。
（1）測量點布置
1. 進、出口水溫分別在冷卻塔的進口管和冷卻塔的儲水器中測得。
2. 冷卻水流量在冷卻塔出口管處測得。
3. 進風口風速、干球溫度，相對濕度均在冷卻塔吸風口測得。
4. 出風口干球溫度、濕球溫度均在冷卻塔出風口處測得。
5. 噪聲在冷卻塔出風口風機處測得。
6. 氣象參數在冷卻塔附近測得
（２）測量參數
1． 大氣壓力（Pa）
2． 大氣溫度（℃）
3． 冷卻水進塔溫度（℃）
4． 冷卻水出塔溫度（℃）
5． 冷卻水流量（kg/s）
6． 進塔空氣溫度（℃）
7． 進塔空氣相對濕度（%）
8． 出塔空氣溫度（℃）
9． 出塔空氣濕球溫度（℃）
10．進塔空氣風速（m/s）
11．空氣溫度（℃）
12．空氣濕溫度（℃）
三、技術性能
1.輸入電源：?jiǎn)蜗嗳� AC220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜2.5kVA
4重 量：100kg
5.外形尺寸：120cm×60cm×170cm、
四、實驗裝置的基本配置
1.主要配置：。由風機、控制箱、鋁型材實驗臺、控制箱、壓力表、水泵、流量計、不銹鋼電熱水箱和水循環系統組成。
2.冷卻塔本體，循環水泵，流量計，溫度變送器，溫濕度儀，風溫風速儀等設備和儀表組成。
五．主要用途
1．冷卻塔效率ηv
2．冷卻塔冷卻能力Ｑ
3．冷卻塔進風流量
4．汽水比
5．冷卻塔補給水量
